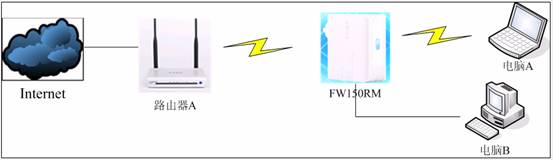

Repeater模式利用设备的无线接力功能，实现无线信号的中继和放大，并形成新的无线覆盖区域，最终达到延伸无线网络的覆盖范围的目的。其组网模式如下图：

在图中假设电脑A和B要访问Internet，可是路由器A的信号无法到达电脑A，此时我们可以在中间加一个FW150RM对路由器A的信号进行中继，从而实现电脑A和B可以访问Internet。我们可以把FW150RM设置为对路由器A的中继，具体配置过程，请看以下步骤。

一、路由器A的配置

路由器A作为无线信号源，默认已经连接上Internet，下面主要配置无线相关的参数。

SSID：SSID即无线网络的名称，进入路由器A管理界面（默认是192.168.1.1）。点击“运行状态”，查看设备“无线状态”，记下无线网络的SSID号（本例为FAST_51F256）以及无线状态的MAC地址（本例为40-16-9F-51-F2-56），如下图所示：

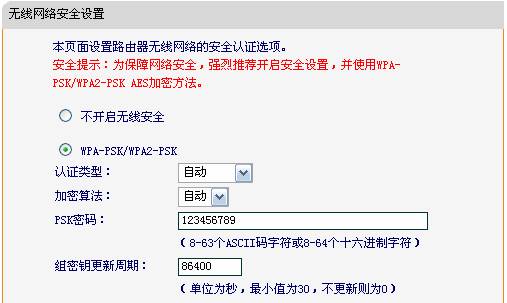

无线加密：即无线路由器A的无线加密方式，目前主流的加密方式是“WPA-PSK/WPA2-PSK”，加密算法建议选择“AES”，点击“无线设置”——“无线安全设置”，查看PSK密码（本例为：123456789），如下图所示：

二、FW150RM的配置

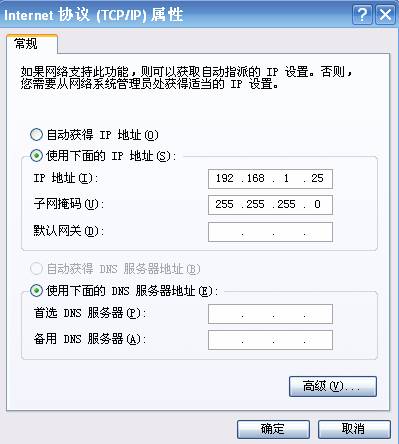

步骤1:FW150RM AP模式下默认不开启DHCP服务器，不能为电脑自动分配IP地址，所以还需要配置电脑无线网络连接的IP地址，才能登陆路由器的管理界面。将电脑无线网络连接IP地址设置为192.168.1.X（1≤X≤252），子网掩码设置为：255.255.255.0，如下图所示。设置完成之后，点击“确定”生效。FW150RM默认管理IP地址“192.168.1.253”。

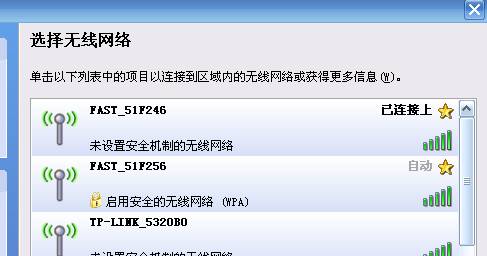

电脑有线或无线连接到FW150RM（以XP系统无线连接到FW150RM为例），FW150RM出厂默认工作在AP模式，默认SSID是：FAST_51F246 （“51F246”是 FW150RM无线MAC地址后六位），且并未设置无线安全。电脑A扫描环境中的无线网络，选中FW150RM的无线SSID，并点击“连接”，连接上之后，如下图所示。

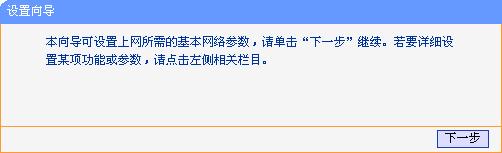

步骤2：在浏览器中输入“192.168.1.253”，输入登陆帐号及密码admin/admin，打开FW150RM的管理界面，自动弹出“设置向导”（也可以点击管理界面菜单“设置向导”），如下图所示。

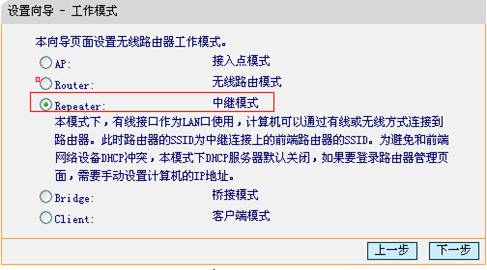

步骤3：点击“下一步”开始设置，弹出无线工作模式设置页面，如下图所示。

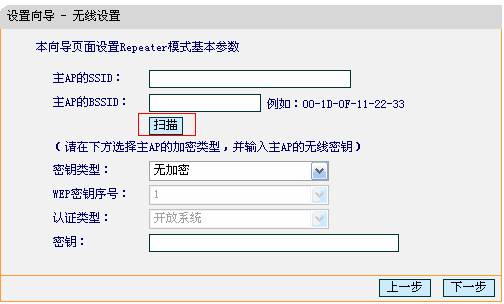

步骤4：选择“Repeater”，点击下一步，弹出无线设置页面，如下图所示。

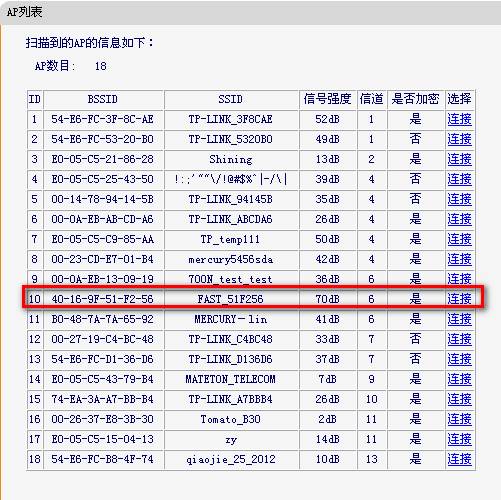

点击“扫描”按钮，扫描环境中无线网络，扫描结果如下图所示：

找到FW150RM的无线网络名称（SSID），如上图所示，点击“连接”并设置与FW150RM相同的加密方式和PSK密码，如下图所示。

步骤5：点击“下一步”，提示设备需要重新启动，如下图所示。

点击“重启”，路由器自动重新启动，设置完成。

步骤6：设置完成之后，电脑的无线网络连接会自动断开，此时FW150RM是对路由器A的中继放大，电脑搜索到FW150RM的SSID是FAST_51F256，而不再是FAST_51F246。并且该网络设置了WPA-PSK/WPA2-PSK无线安全。此时需重新连接到FW150RM，连接过程中需要输入FW150RM的无线PSK密码（本例为123456789），连接上之后，如下图所示。

注意：中继成功之后，FW150RM发出的无线信号与主路由的信号SSID及加密方式是相同的，也就是说此时环境中有两个相同无线信号。不过Windows操作系统的无线配置软件搜索信号时(如上图所示是xp系统的无线配置软件)，不论相同的无线信号有多少个，只会显示信号最强的那个。所以，若主路由器距离的您的电脑较远，而FW150RM距离较近（一般此种情况下，FW150RM的信号要强于前端主路由器）。此时直接连接该信号即可连接到FW150RM。

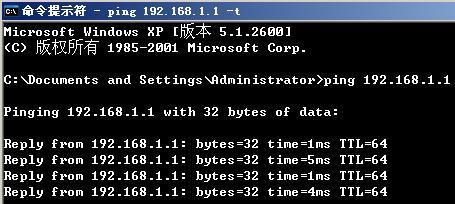

步骤7： 重新连接上FW150RM之后，在电脑上使用ping 命令检测Repeater模式下FW150RM与路由器A的连通性。电脑上ping 路由器A的管理IP地址（本例为：192.168.1.1）。

如果能ping通（如上图所示），说明中继成功。若不能ping通，请重新检查配置，特别是无线加密方式及PSK密钥是否输入正确。

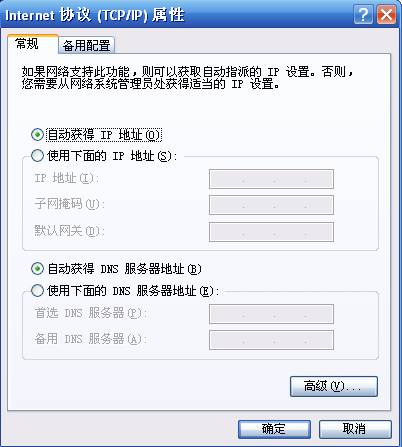

步骤7：配置完成之后，请将无线网络连接IP地址重新设置成原有的配置（一般是自动获取IP地址），点击“确定”生效，才能正常连接至Internet，如下图所示：

注意事项： TFW150RM默认管理IP地址“192.168.1.253”，为防止出现IP地址冲突的情况，必须将FW150RM的LAN口IP地址设置为与有线局域网中所有设备都不相同的IP地址（一般情况下不需要修改）。可以在菜单“网络参数”——“LAN口设置”，修改IP之后，点击“保存”，路由器自动重启。如下图所示。

至此FW150RM Repeater模式配置完毕，此时FW150RM是对路由器A的中继放大，所以电脑搜索到FW150RM发出无线SSID是FAST_51F256，而不再是FAST_51F246。
